详细说明

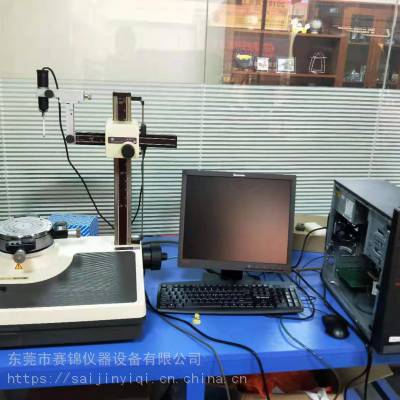

Roundtest RA-114 / 116：袖珍型，价格适中，
易于使用，适于车间环境中对工件的几何
测量。其数据分析完全可以满足实验室圆
度测量仪的要求，探测器的测量范围宽达
±1000μm，精密旋转工作台具有很高的旋转
精度。

技术参数
旋转工作台
　重复精度: (0.04+6H/10000)μm
H 为测量高度 (mm)
　转速: 6rpm
　工作台有效直径: ?150mm
　调心幅度: ±3mm
　调水平幅度: ±1°
　测量直径: ?280mm
　工件直径: ?440mm
　工件重量: 25kg
垂直轴 (Z 轴)
　垂直移动: 280mm
　给进: 30mm/rev (粗螺纹), 1mm/rev (细螺纹)
　检测高度: 离旋转工作台面280mm
　检测深度: 100mm (最小内径: 30mm)
水平臂 (X 轴)
　水平移动: 165mm (包括工作台旋转中心
25mm 的突出量)
测针和测头
　测量范围: ±1000μm
　测力: 7 - 10mN
　标准侧头: 12AAB681、硬质合金球、?1.6mm
　测量方向: 双方向
　测头角度调整: ±45° (带刻度)
数据分析器:
　处理器: 内置 (配备了Roundpak-100 的PC)*
　数据采集点数: **1,800 点／转
　数据分析项:
　　圆度、同轴度、同心度、平面度、径向圆周跳动、
　　轴向圆周跳动, 与轴的垂直度、与平面的垂直度、
　　厚度偏差、平行度
　用于圆度评估的参考圆:
　　LSC, MZC, MIC, MCC
　记录器:
　　内置行式热敏打印机 (外部打印机：选件)*
　记录的放大倍率:
　　X5 - X200,000、自动 (X1 - X500,000)*
　粗糙度成分的降低:
　　低通滤波器, 带通滤波器
　滤波类型:
　　2CR-75%, 2CR-50%, 2CR-75% (相位校正), 2CR-50% 　　
　　(相位校正、高斯滤波器、滤波器关断
　截止值:
　　15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr, 　　
　　50-500upr, 手动设定*
测量段数
**5 段 (100 段)*
