| 新旧程度：全新 | 类型：光学仪器 | 货号：TM-505 |
| 品牌：Mitutoyo | 型号：TM-505 | 设备所在地：东莞长安 |
| 设备生产产地：日本三丰 | 产品数量：1 |

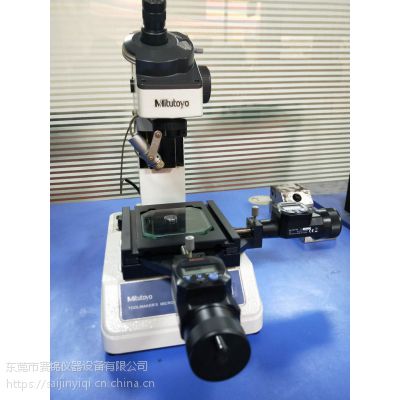

二手便携式小型三丰全新工具显微镜TM-505
三丰工具显微镜mitutoyo详细简介：
TM-510工具显微镜品牌为日本mitutoyo，在日本原装生产
三丰工具显微镜，mitutoyo工具显微镜，TM-510工具显微镜适于测量加工工件的直径和角度，安装可检测螺丝和齿轮形状。小型化设计，十分适于在车间等狭小空间使用。
三丰工具显微镜，mitutoyo特点：
1、转动刻度盘，对准十字线分划板与工件图像，实现角度测量。
2、照明强度可调。
三丰工具显微镜技术参数：
观察图像：正像
光管：单目目镜（屈光度可调） 俯角:30° 分划板: 90°十字线分划板（176-126）
角度分度值： 范围360°，***小读数：6′（使用游标）
目镜：15X（176-116），视场范围:13mm 可选:10X,20X
物镜：2X（176-138），工作距离:67mm 可选:5X,10X
总倍率：30X
透射照明
光源：钨丝灯泡（24V,2W）
功能：带有绿色滤光片，光强度可调
表面照明
光源：钨丝灯泡（24V,2W）
功能：光强度可调
电源：100/110/120/220/240V AC, 50/60Hz
三丰工具显微镜性能参数：
型号 | TM-505 | TM-510 |
货号 | 176-811 | 176-812 |
XY工作台行程范围 | 50×50mm | 100×50mm |
测量方法 | 微分头（选件） | 微分头（选件） |
浮动功能 | —— | —— |
XY工作台面尺寸 | 152×152mm | 240×152mm |
工作台有效范围 | 96×96mm | 154×96mm |
工件高度 | 115mm | 107mm |
台面承重 | 5kg | 5kg |
备注 | —— | —— |
*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,CEE适于BS,CED适于CEE,D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V
注：D和E与CE不兼容
三丰工具显微镜角度分度值
三丰工具显微镜，mitutoyo工具显微镜，TM-510工具显微镜选件：
176-115：10X目镜（视场范围13mm）
176-116：15X投影镜头组*
176-117：20X目镜（视场范围10mm）
176-139：物镜,5X（W.D:33mm,N.A:0.10）
176-137：物镜,10X（W.D:14mm,N.A:0.14）
164-161：Digimatic 微分头（测量范围:50mm,读数:0.001mm）
164-162：Digimatic 微分头（测量范围:2″/50mm,读数:.00005″/0.001mm）
152-390：X轴微分头（测量范围:50mm,读数:0.005mm）
152-389：Y轴微分头（测量范围:50mm,读数:0.005mm）
152-391：X轴微分头（测量范围:2″,读数:.0001″）
152-392：Y轴微分头（测量范围:2″,读数:.0001″）
611635-041：矩形量块（25mm）
611675-041：矩形量块（50mm）
611201-241：矩形量块（1″）
611202-241：矩形量块（2″）
383038：卤素灯泡（24V,2W）
176-204：适于Z轴测量的指针式千分表附件
965013：适于Digimatic 微分头的SPC电缆
固定和工作台附件
990561：工件夹（2个/套）
176-106：适于TM-505旋转工作台（有效直径:66mm）
172-196：适于TM-510旋转工作台（有效直径:100mm）
172-105：适于TM-505旋转式中心架（工件直径:70mm）
172-197：适于TM-510旋转式中心架（工件直径:80mm）
172-378：带有夹钳的V型块（工件直径:25mm）
176-107：带有夹钳支架
照明元件
176-366：环形光纤照明装置
176-203：双灯反射照明器
176-344：双光纤照明装置
分划板
176-111：同心圆（Φ4mm以下、0.05mm半径增量）
176-135：同心圆（Φ2″以下、.01″半径增量）
176-113：55°角
176-114：60°角
176-109：公制螺纹（间距=0.25-1mm）
176-110：公制螺纹（间距=1.25-2mm）
176-140：***公制螺纹（间距=0.075-0.7mm）
176-141：***公制螺纹（间距=0. 75-2mm）
176-142：***统一标准螺纹（80-28TPI）
176-143：***统一标准螺纹（24-14TPI）
176-144：***统一标准螺纹（13-10TPI）
176-123：统一标准螺纹（80-28TPI）
176-124：统一标准螺纹（24-14TPI）
176-125：统一标准螺纹（13-10TPI）
176-120：惠式螺纹（60-26TPI）
176-121：惠式螺纹（24-18TPI）
176-122：惠式螺纹（16-11TPI）
176-127：NF螺纹（80-28TPI）
176-128：NF螺纹（24-14TPI）
176-129：NF螺纹（13-10TPI）
176-130：14.5°渐开线齿轮（标准齿条型）
176-112：20°渐开线齿轮（标准齿条型）
三丰工具显微镜，mitutoyo工具显微镜，TM-510工具显微镜尺寸图片：单位（mm）
