| 新旧程度：8成新 | 类型：光学仪器 | 货号：JX14B |
| 品牌：新天 | 型号：JX14B | 设备所在地：东莞长安 |
| 设备生产产地：贵阳新天 | 产品数量：1 |

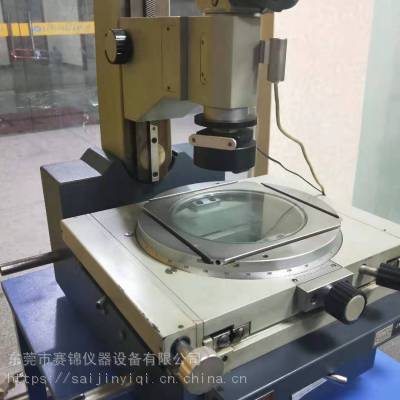

2019***入货新天万能工具显微镜JX14B新天万工显高端国产万能工具显微镜
| 产品特点 采用光电数显技术，以精密光栅尺作为XY轴测量元件，读数直观，检测方便；主显微镜配有多种目镜和物镜，视场范围大，成像清晰；主显微镜可左右偏摆，适用于螺旋状零件的测量；透射、反射照明均采用冷光源，发热量低，寿命长；具有快速移动和微动装置，并可迅速切换；工作台可旋转运动，方便测量角度；带有光学定位器、顶针架等多种附件，使用面广。 |
| 产品用途 该仪器能***测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所，仪器带有光学定位器、顶针架、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。其典型测量对象有：测量各种成型零件如样板、样板车刀、冲模和凸轮的形状；测量螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；测量齿轮滚刀的导程、齿形和牙型角；测量钻模或孔板上孔的位置度，键槽的对称度等形位误差。 |
| 技术参数 工作台坐标测量行程（mm）：X坐标：150 Y坐标：75X、Y坐标测量分辨率：0.001mm仪器准确度：(2+L/50)um，式中L为被测长度，单位：mm圆工作台直径（mm）：Φ190（玻璃） Φ280（金属）圆工作台角度分划范围：0°~360°圆工作台测角分辨率：3′显微镜立柱倾斜范围：±12°倾斜角度分划值：30′测角目镜角度分划范围：0°~360°角度分划值：1′轮廓目镜轮廓目镜分划范围：±7°轮廓目镜角度分度值：10′光学定位器光学定位器***小探测孔径：Φ5mm光学定位器探测深度：15mm测量力：0.1N顶针架夹持直径：Φ70mm夹持长度：190mm物镜：物镜放大率总放大率 工作距离 视场距离1×10×82 mm20mm3×30×70 mm6.7mm5×50×49mm 4mm仪器承受工件重量：20kg仪器主机外形尺寸（mm）：720×460×600仪器重量：100kg（产品照片仅供参考；本公司保留对产品进行改进提高的权利，届时恕不另行通知客户；本产品配置以装箱清单为准。） |
